系統組成
system composition
本系統由應急照明控制器、消防應急燈具專用應急電源、應急照明分配電裝置、系統軟件和智能消防應急照明燈、智能消防應急 標志燈、智能消防應急地埋燈組成。

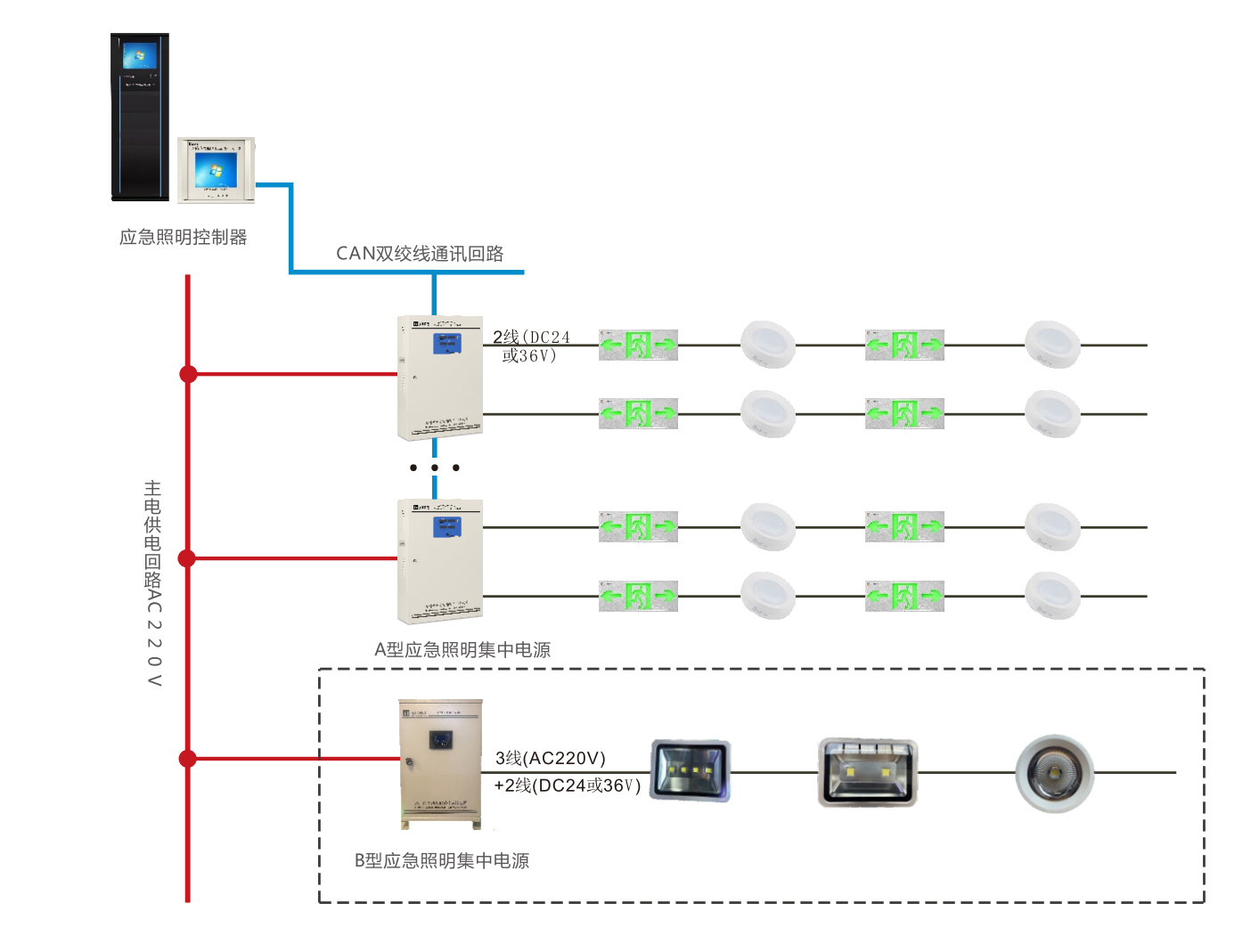

一.供電方式
1.有主電時:
應急照明集中電源AC220V輸入，經開關電源降壓至DC24V/DC36V，通過區域路由器向應急疏散燈具燈具供電,同時 給備用電池充電；
2.無主電時:應急照明集中電源由蓄電池對外輸出AC220V.
蓄電池通過區域路由器向應急疏散燈具燈具供電；
二、系統通訊方式
通訊回路采用CAN總線通訊技術，總線拓撲結構連接應急控制器與各區域分配電裝置，燈具供電回路采用兩總線通訊技 術，總線拓撲、自由拓撲連接分配電裝置與應急燈具回路。
三、燈具控制方式
回路中每個集中控制型應急燈具都具有獨立的ID，可以獨立的執行指令和主動上報燈具狀態信息，燈具內置單片機可實 時檢測光源情況。

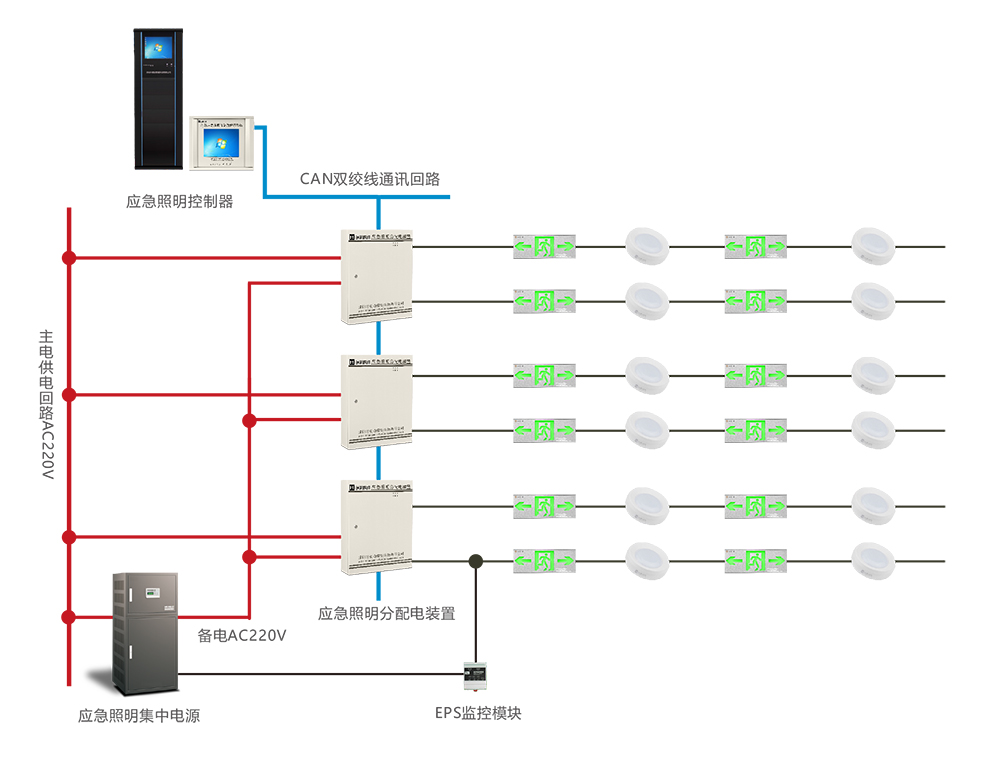

一.供電方式
1.有主電時:
應急照明集中電源AC220V輸入，輸出AC220V向區域應急照明分配電裝置供電,同時給蓄電池供電
2.無主電時:
蓄電池通過區域路由器向應急疏散燈具燈具供電；
二、系統通訊方式
通訊回路采用CAN總線通訊技術，總線拓撲結構連接應急控制器與各區域應急照明集中電源，燈具供電回路采用兩總線 通訊技術，總線拓撲、自由拓撲連接應急照明集中電源與應急燈具回路。
三、燈具控制方式
回路中每個集中控制型應急燈具都具有獨立的ID，可以獨立的執行指令和主動上報燈具狀態信息，燈具內置單片機可實 時檢測光源情況。
